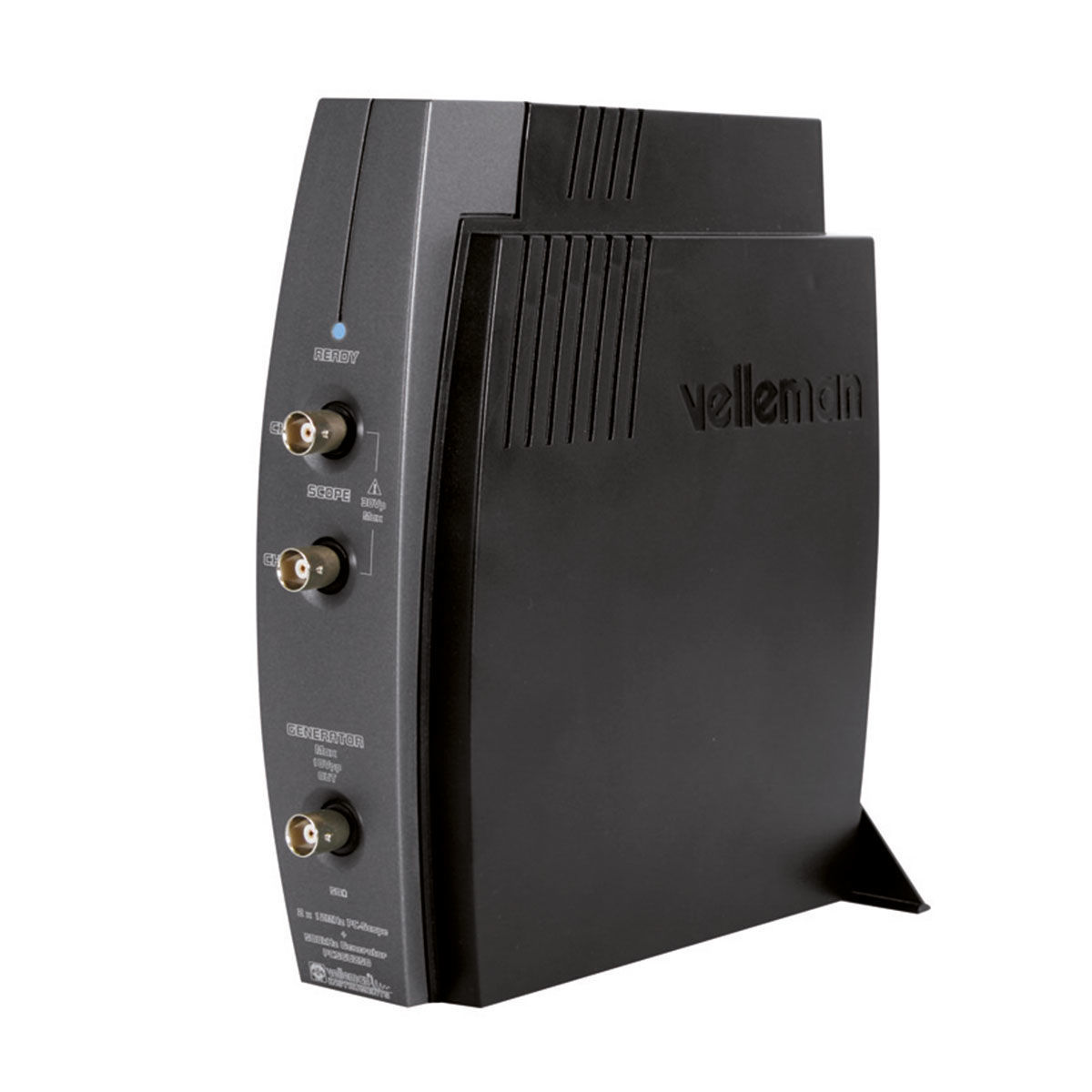

Tvåkanaligt oscilloskop med inbyggd funktionsgenerator och spektralanalysator. Generera en signal från funktionsgeneratorn och titta på signalen i oscilloskopet. Levereras med PC-programvara, USB-kabel och en mätprob.
Funktionsgenerator
Standard vågformer: sinus, fyrkant och triangel samt programmerbara
Amplitud: 100mV - 10Vpp.
Frekvensområde: 0,005 Hz - 500 kHz
Samplingsfrekvens: 12,5 MHz.
Oscilloskop
Bandbredd: 12 MHz. Samplingsfrekvens: upp till 25Ms/s.
Inspänning: max 30V, 10mV till 3V/ruta.
Vertikal känslighet: 0,3 mV/ruta.
Svep: 0.1µs till 500ms/ruta
Mätenheter: True RMS, dBV, dBm, pp, period och frekvens
Spektralanalysator
FFT (Fast Fourier Transform)
Frekvensområde: upp till 12 MHz.
Upplösning: 2048 linjer.
Drivs av USB-port, 500mA
Storlek: 205x55x175 mm.
